風電場監控系統仿真

背景概述

風電場監控仿真系統主要用于向相關專業人員展示風電場監控系統（SCADA）的基本功能和操作，幫助學生直觀的了解風電場運維工作、風機基本原理以及風電場現場吊裝過程等。該教學仿真軟件既包含工程實際使用的風電場監控系統的基本功能，還包括現場風況仿真、風電機組仿真等功能。

系統構成

風電場監控仿真系統是一套能滿足風電場運行參數監控和檢修維護的仿真培訓系統。 系統由人機交互界面、主驅動模塊、底層數據庫系統和數學模型構成。人機交互界面能夠較真實的模擬風電場監控系統（SCADA）的監控功能，還能夠?qū)闻_(tái)風電機組進行全面的操作模擬。風力發電機組的動態響應全部由底層數學模型和數據庫系統完成，實現對真實風機的仿真。

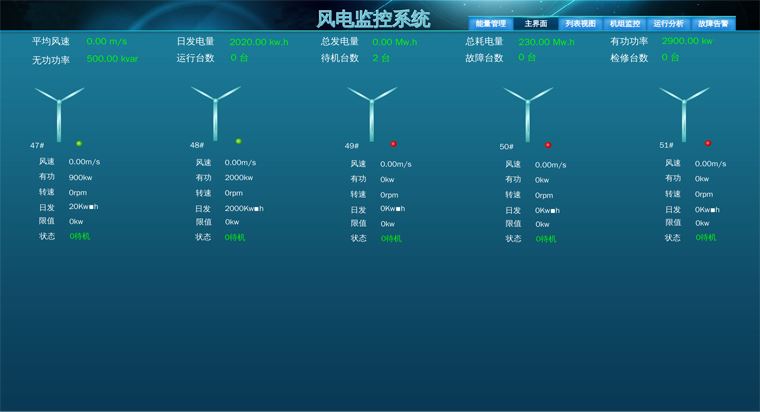

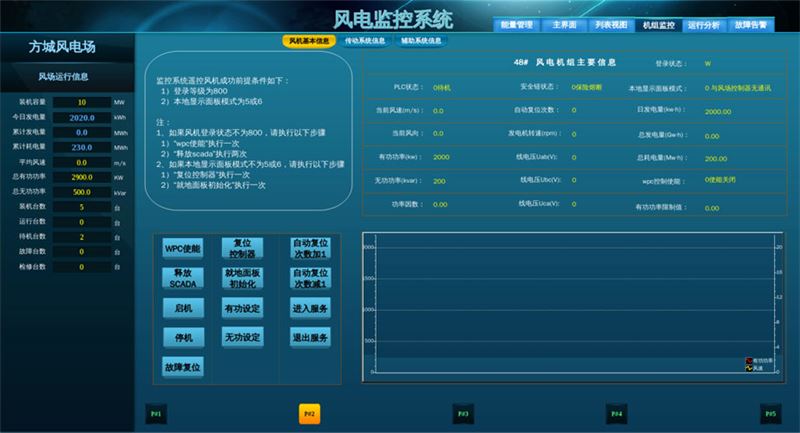

風電場監控系統能夠顯示風機狀態、趨勢圖、柱形圖、報警記錄、操作事件，還實時顯示風速、風向、發電機轉速、功率、軸承溫度等運行參數和狀態信息。

風力發電機組仿真可以模擬風電機組變槳、 偏航、電控、保護等系統及設備的運行特性，真實再現風力發電機組的故障及處理過程。 利用該仿真系統可進行風力發電機組啟停、正常運行、故障處理和維護檢修等全方位培訓。

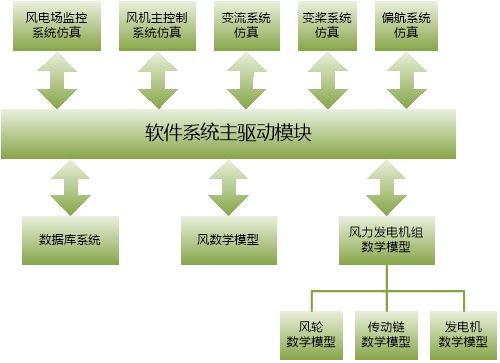

系統軟件結構圖

系統功能
1、實時監控功能
（1）機組實時運行數據顯示

機組的瞬時發電功率、累計發電量、發電小時數、風輪轉速和發電機轉速等。
（2）機組狀態參數顯示
發電機線圈溫度、發電機前后軸承溫度、齒輪箱油溫度、齒輪箱前后軸承溫度、液壓系統油溫、齒輪箱油壓、油位、機艙振動、電纜扭轉、機艙溫度等。
（3）電網參數
電網三相電壓、三相電流、電網頻率、功率因數等。
（4）氣象參數
風速、風向、環境溫度等。
2、風機運維仿真功能
1、基本工況仿真
仿真機滿足不同培訓目的工況：
1) 風電場全停工況；
2) 有效風速內，風機空轉工況；
3) 額定風速內，風機運行工況；
4) 無效風速時，風機停機、待機工況。
2、風機操作仿真
正常運行和操作的仿真范圍主要包括：
1) 風機正常起停機操作；
2) 風機復位操作；
3) 風機潤滑系統的正常運行和操作；
4) 風機液壓系統的正常運行和操作；
5) 風機偏航系統的正常運行和操作；
3、故障仿真
風機故障可由非正常操作引發，也可以人為設置。 仿真機對故障的仿真能夠?qū)崟r(shí)、 準確地反映真實的故障現象。
風機故障仿真范圍包括：
1) 潤滑系統故障；                   2) 冷卻系統故障；
3) 液壓系統故障；                   4) 偏航系統故障；
5) 變槳系統故障；                   6) 變流系統故障。
系統特點
1、監控系統界面與實際工程應用軟件一致；
2、內置與實際風機相同的控制邏輯和數學模型；
3、運維及故障仿真與實際風機一致。
